Elenco delle principali parti di ricambio:
1. sorgente laser - Raycus (MAX, JPT, IPG per la scelta)
2Testa di taglio laser - Raytools (precitec e messa a fuoco automatica in opzione)
3- Un frigorifero.
4. Servo drive - LEAD-MOTION (Germania)
5. riduttore - NIDEC-SHIMPO (Giappone)
6. Rack - LEAN (Germania)
7Guida - HIWIN (Taiwan)
8- Sistema - Cypcut
 |

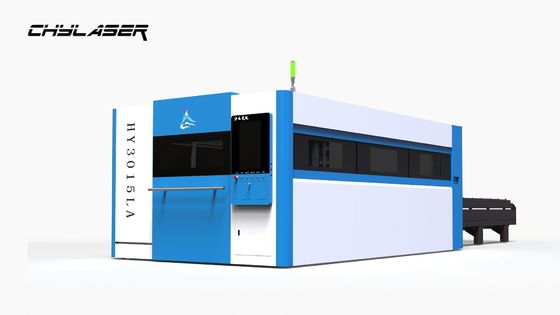

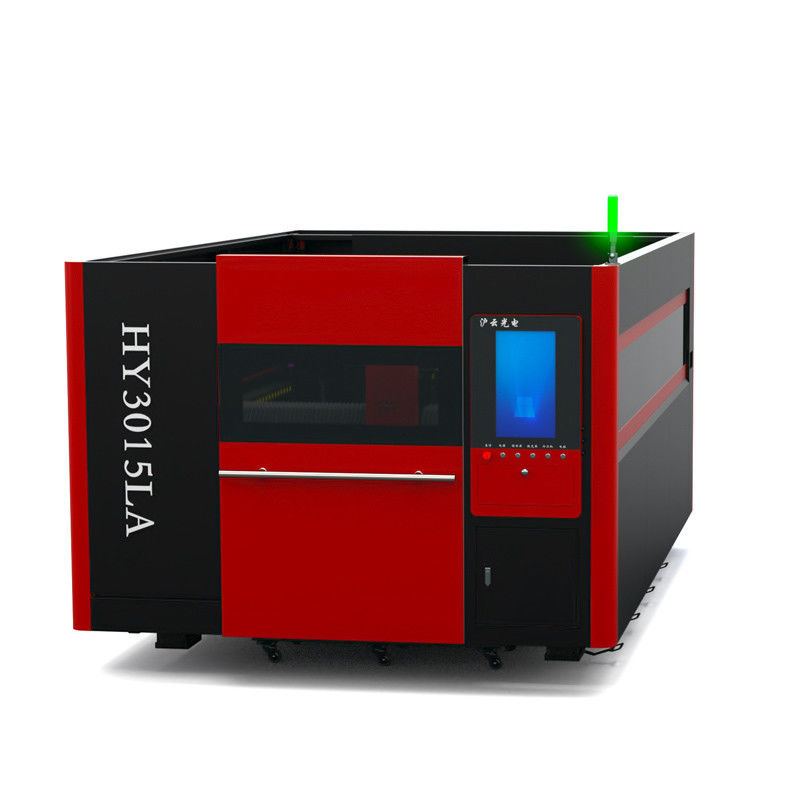

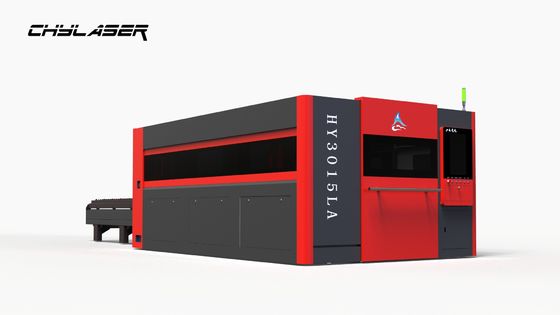

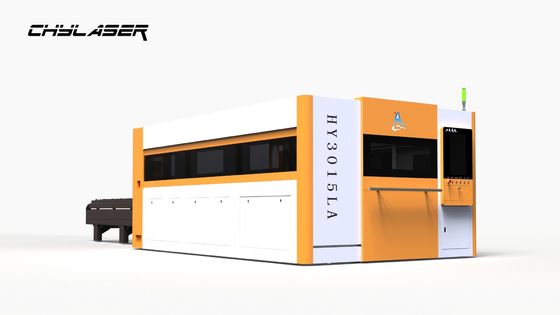

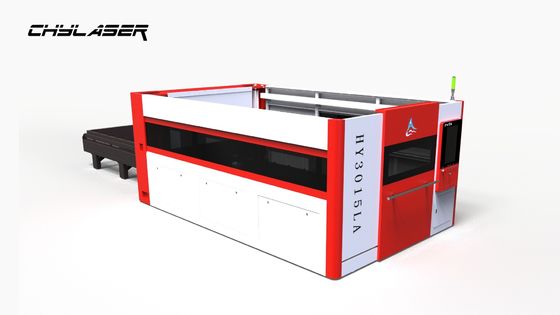

Macchina di taglio laser a fibra di 1300 mm per impianto di produzione CNC di legno a getto micro chiuso
Dettagli:
| Luogo di origine: | Cina |
| Marca: | Chylaser |
| Certificazione: | ce, ISO, Sgs |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | $24,000.00/sets 1-4 sets |
| Imballaggi particolari: | Imballaggio di esportazione standard |
| Termini di pagamento: | T/T, L/C, contanti |
| Capacità di alimentazione: | 30 insieme/insiemi per Mese |
|
Informazioni dettagliate |
|||
| Applicazione: | Taglio laser | Materiale applicabile: | Metalli |
|---|---|---|---|
| Condizione: | Nuovo | Tipo di laser: | Laser a fibra |
| Zona di taglio: | 3000*1500 mm | Velocità di taglio: | 1000-26000mm/min |
| Formato grafico supportato: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | Spessore di taglio: | 1-30 mm |
| Cnc o no: | - Sì, sì. | Modalità di raffreddamento: | raffreddamento ad acqua |
| Software di controllo: | Cypcut | Marca della sorgente laser: | IPG/MAX |
| Marca della testa laser: | Chylaser | Marca del servomotore: | Yaskawa |
| Marchio di rotaia guida: | HIWIN | Marca del sistema di controllo: | Cypcut |
| Peso (kg): | 7000 CHILOGRAMMI | Punti chiave di vendita: | Alta precisione |
| Garanzia: | 3 anni | Industria applicabile: | Negozi del materiale da costruzione, fabbrica, officine riparazioni del macchinario, al minuto |
| Rapporto di prova della macchina: | Fornito | Ispezione video di uscita: | Fornito |
| Garanzia dei componenti principali: | 3 anni | Componenti fondamentali: | Laser |
| Servizio post-vendita: | Supporto online, installazione del campo, incaricante e preparantesi, video supporto tecnico | Servizio post-garanzia: | Supporto tecnico video, supporto online, ricambi, manutenzione e riparazione sul campo |
| Localizzazione del servizio locale: | Canada, Stati Uniti, Francia, Germania, Vietnam, Thailandia, Malesia | Localizzazione dello showroom: | Nessuna |
| Tipo di commercializzazione: | Nuovo prodotto 2021 | Porto: | Lianyungang |
Descrizione di prodotto
Macchina per il taglio laser a fibra
Macchine di saldatura laser
CUTTING CO2 ENGRAVING MACHINE (macchina per tagliare e incidere)
Macchine per la pulizia laser
Macchine per la marcatura laser
MACHINE di taglio laser per tubi
Le caratteristiche a colpo d'occhio
Macchina di taglio laser CNC a fibra
Le specifiche del prodotto
Componenti | Specificità | Quantità | Fornitore | |
# 1 | Generatore laser | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 pezzo | Raycus, IPG, MAX |
# 2 | Testa di taglio laser | messa a fuoco manuale | 1 pezzo | Strumenti a raggi |
# 3 | Sistema CNC | sistema di taglio speciale CYPCUT, sistema di regolazione dell'altezza BCS100, Computer personale industriale (IPC) | 1 set | Cypcut |
# 4 | Sistema CNC | corpo della macchina utensile, trave, lamiera, piattaforma di scambio | 1 set | Chylazer |
# 5 | Sistema di trasmissione | riduttore e porta ingranaggi | 3 set | Motoreducer & Lean |
rotaia guida | 4 set | Hiwin | ||
#6 | Sistema servo | conducente e motore | 4 set | Fuji |
#7 | Sistema di raffreddamento | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 pezzo | Hanli |
#8 | Dispositivo di lubrificazione | pompa di lubrificazione elettrica | 1 set | Duanrun |
#9 | Valvola proporzionale, valvola solenoide, valvola di controlloComponenti del circuito del gas | Valvola proporzionale, valvola solenoide, valvola di frenata | 1 set | SMC, AirTAC |
#10 | Componenti di circuiti elettrici | contattore, interruttore, relè elettrico | 1 set | CHNT, Schneider |
Dimensione e peso | Peso | > 7000 kg |
Carico massimo | 1500 kg | |
Dimensione | 11000 2800 2200 mm | |
Area coperta | 31m2 | |
Parametro di potenza | Tipo di potenza | Fase 3+1 |
Tensione di potenza e frequenza | 380V 50Hz | |
Consumo di potenza totale installato | 15 kW | |
Grado di protezione dell'alimentazione | IP40 | |
Formato di elaborazione | Lunghezza e larghezza | 3000 mm ∼ 1500 mm |
Viaggio sull'asse X | 1520 mm | |
Viaggio sull'asse Y | 3020 mm | |
Viaggio sull'asse Z | 220 mm | |
Precisione | Asse X/Y | ± 0,05 mm/m |
Posizione ripetitiva dell'asse X/Y | ± 0,03 mm/m | |
Accelerazione massima | 0.8G | |
Parametro di taglio | Spessore di taglio | Immunità - 60 mm |
trasmissione | Servo trasmissioni |
Piattaforma e componenti
Assemblaggio
Progetto di successo
Profilo aziendale
Visualizzazione del laboratorio
Vuoi conoscere maggiori dettagli su questo prodotto
